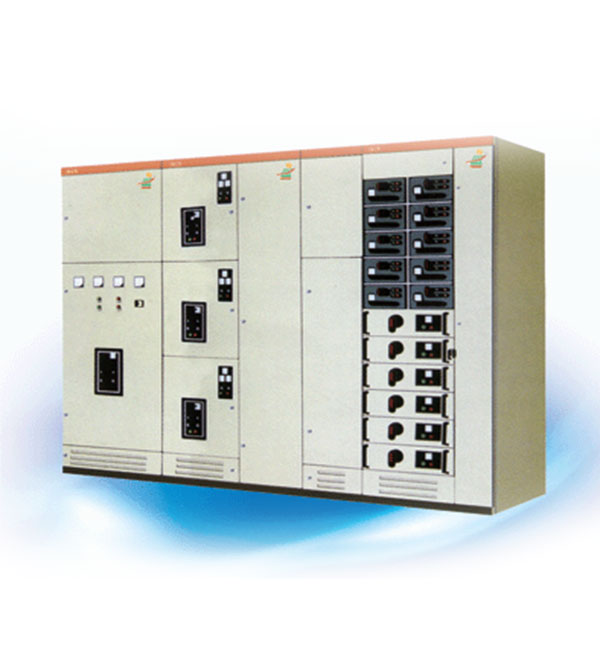

GCS(BFC)型
低压抽出式开关柜
GCS(BFC)型低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统
在线咨询
联系我们
分享到:
产品详情
用途
◆ GCS型低压抽出式开关柜使用于三相交流频率为50Hz,额定工作电压为400V(690V)
◆ 额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用
◆ 广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所,也可用在大型发电厂,石化系统等自动化程度高,要求与计算机接口的场所。
◆ 执行标准:本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求
结构特点
◆ 框架采用8MF型开口型钢,主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔,使得框架组装灵活方便。
◆ 开关柜的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。
◆ 水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使主电路具备高短路强度能力的基本措施。
◆ 电缆隔室的设计使电缆上、下进出均十分方便。
◆ 抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A及以下。
◆ 抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。1抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用。
